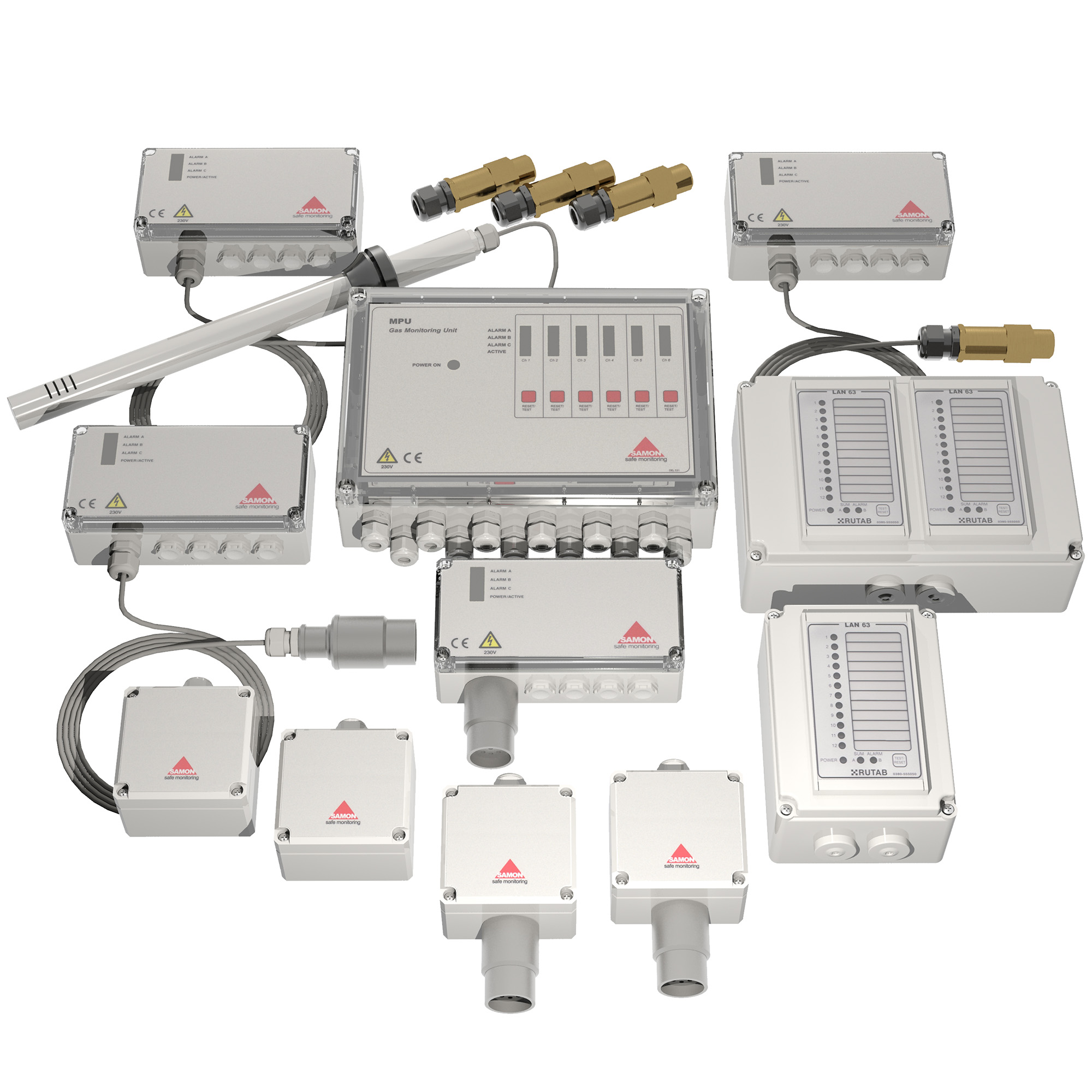

SAMON MPU4C - Unité de contrôle MPU Unité de contrôle multi-zone à 4 canaux avec alarmes lumineuse et acoustique (pour HFC, HFO et CO₂) – Sortie relais intégrée, raccordable à des capteurs externes (fournis séparément)

MPU – Tableau de Contrôle Multizone 4 canaux

Code SAMON : 20-300

L’unité MPU4C est une centrale de contrôle à quatre canaux (capteurs).
Elle constitue la solution idéale pour la surveillance de zones petites à moyennes où la présence de gaz toxiques ou explosifs est possible.

Principes de fonctionnement

• Électronique microprocesseur : chaque canal dispose d’indications de statut via des LED multicolores.

• Détection continue : les capteurs transmettent un signal analogique permanent au panneau de contrôle.

• Trois niveaux d’alarme par canal :

  • Jaune (alerte précoce)

  • Rouge moyen

  • Rouge fort
    Chacun dispose d’une sortie relais destinée à la signalisation à distance.

• Signalisation d’alarme :

  • LED clignotante = fuite détectée, temporisation en cours

  • LED fixe = temporisation dépassée, relais activé

Caractéristiques techniques

• Unité électronique microprocesseur 4 canaux

• LED de statut pour chaque canal

• Trois alarmes réglables indépendamment par canal

• Temporisation d’alarme configurable (4 niveaux)

• Sorties relais A, B, C et défaut : 230 V / 5 A

• Réarmement d’alarme manuel ou automatique

• Borniers dédiés au diagnostic

• Fonction « Service » pour blocage temporaire des alarmes

• Auto-diagnostic intégré

• Avertisseur sonore (buzzer) intégré

• Fonctions « Fail-safe » et « Alerte coupure secteur »

• Sortie 24 V DC / 150 mA pour sirène ou lampe

• Température ambiante : 0 °C à +50 °C

• Humidité : 10 – 95 % HR (sans condensation)

• Protection : IP66

Gaz détectables

Adapté aux HCFC, HFC, CO₂, NH₃ et hydrocarbures (vapeurs d’essence, éthanol, hydrogène, gaz naturel, propane, butane, etc.).

Capteurs compatibles

• Capteurs MP dédiés pour MPU

• Transmetteurs 0–10 V ou 4–20 mA

• Capteurs certifiés ATEX pour zones dangereuses

Remarque : La puissance totale des capteurs connectés ne doit pas dépasser 10 W pour éviter d’endommager l’unité.
